為了方便車間人員查看產品裝配關系和零件明細，我們往往需要將爆炸圖轉換成工程圖，下面和大家分享爆炸圖轉換到工程圖的操作流程。

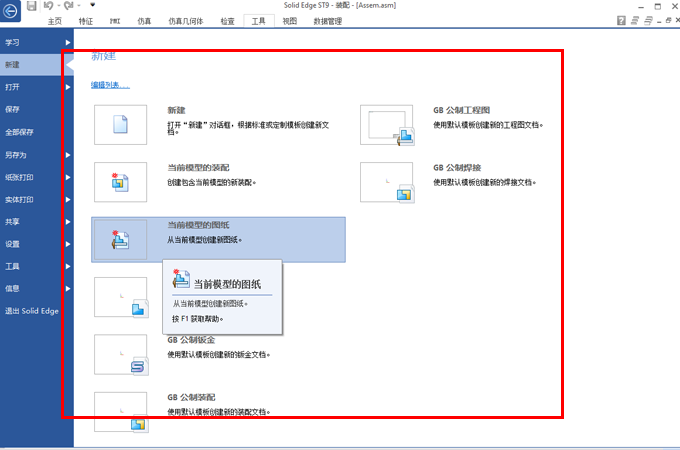

新建當前模型的圖紙

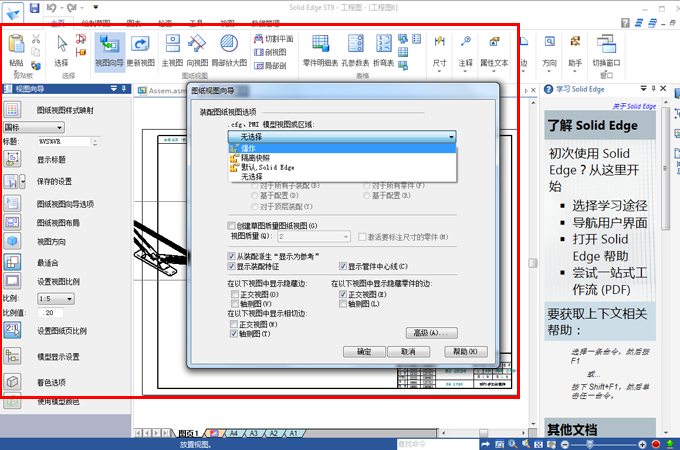

在圖紙視圖向?qū)нx項卡中選擇剛剛保存的爆炸顯示配置

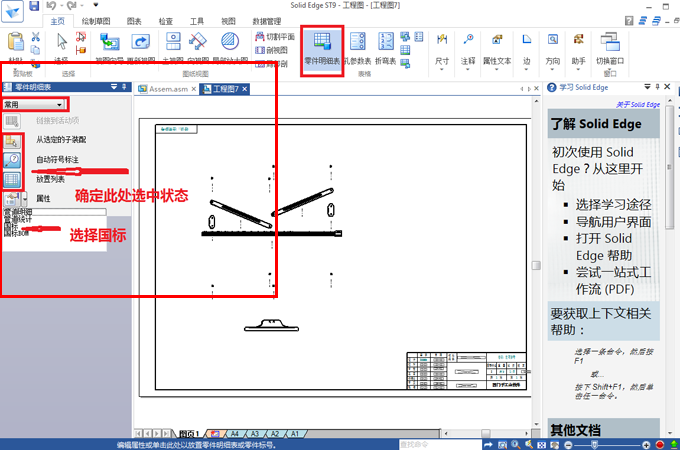

添加零件明細表，注意在屬性列表中選擇國標。

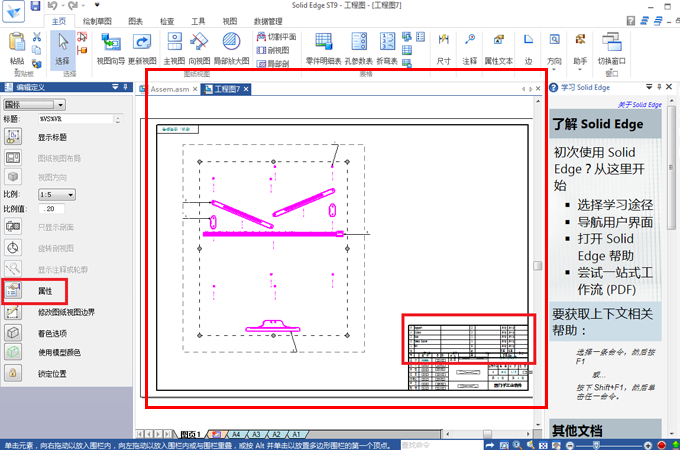

生成零件明細表如下圖
點擊屬性按鈕可對明細表做更改
